Plokšteliniai surenkami šilumokaičiai



Surenkami plokšteliniai šilumokaičiai (GPHE) susideda iš plonų gofruotų plokštelių, kurios užsandarinamos naudojant gumines tarpines ir rėme suspaudžiamos įsukamais varžtais. „Alfa Laval“ kuria ir gamina GPHE nuo 1930 m. Ši didelė patirtis leido optimizuoti įrangos dizainą šiluminio efektyvumo, atsparumo užsikimšimui, mechaninių rodiklių, nesudėtingo įrengimo ir aptarnavimo aspektais.

„Alfa Laval“ siūlo platų surenkamų plokštelinių šilumokaičių asortimentą: šie šilumokaičiai gaminami įvairių dydžių ir išvaizdų. Jie yra optimizuoti atitikti specifinius temperatūros reikalavimus ir HVAC užduočių poreikius. Visi prietaisai gali dirbti esant 25 – 30 barų slėgiui. Atsižvelgiant į vandens kokybę, GPHE plokštelės gaminamos iš įvairių medžiagų: nerūdijančio plieno, titano arba įvairių nikelio lydinių, kurie užtikrina atsparumą rūdijimui. Galima rinktis iš šių priedų: šildymo izoliacija, aušinimo izoliacija su lašelių rinktuve, apsauginis skydas ir kt.

Pranašumai:

  • Kompaktiškas dizainas.
  • GPHE yra optimizuoti įvairioms užduotims atlikti.
  • Galimas nedidelis temperatūros skirtumas tarp grandinių.
  • Aukštas šiluminis efektyvumas, užtikrinantis intensyvią turbulenciją ir žemą užsikimšimo riziką.
  • Atlaiko aukštą temperatūrą – iki 180°C.
  • Lengva įrengti.
  • Lengva padidinti pajėgumą.
  • Paprasta aptarnauti.
  • Prietaisai sertifikuoti pagal CE / PED, ASME arba pvc ALSTM (vidinės „Alfa Laval“ slėginių indų taisyklės, atitinkančios ilgalaikę inžinerinę patirtį).

Pritaikymo sritys:

  • Centrinis šildymas.
  • Karšto vandens tiekimas.
  • Geoterminis šildymas.
  • Baseinų šildymas ir aušinimas.
  • Šildymas panaudojant garą.
  • Centrinis šaldymas.
  • Šilumos saugojimas.

Aprašymas:

Plokštelinį šilumokaitį sudaro gofruoto metalo plokštelių paketas su jungties angomis dviem atskiriems skysčiams įleisti ir išleisti. Šilumos tarp šių dviejų skysčių perdavimas vyksta per plokšteles.
Plokštelių paketas montuojamas tarp rėmo plokštės ir slėgio plokštės bei suspaudžiamas tvirtinamaisiais varžtais. Tarp plokštelių dedama tarpinė, kuri izoliuoja kanalą ir nukreipia skysčius į kitus kanalus. Plokštelių gofravimas skatina skysčio judrumą ir plokšteles apsaugo nuo diferencinio slėgio poveikio.

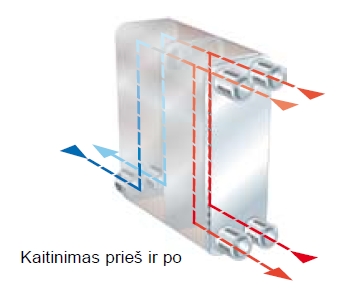

Daugybinis praėjimas gali būti įrengtas naudojant sukamąsias plokštes, su 1, 2 arba 3 jungtimis be angų. Pagrindinis tikslas – pakeisti vieno arba abiejų skysčių srauto kryptį.
Kai kuriuose įrenginiuose reikalinga skiriamoji plokštė, skirta paremti nukreipiamųjų plokščių jungtis be angų. Į paketą taip pat reikia įtraukti pereinamąją plokštę, siekiant apsaugoti medžiagą nuo susilietimo su skiriamąja arba slėgio plokšte.
Daugybinio praėjimo naudojimo pavyzdžiu gali būti procesai, kuriems reikalingas ilgesnis kaitinimo laikotarpis, jei medžiagai reikia lėtesnio šildymo.
